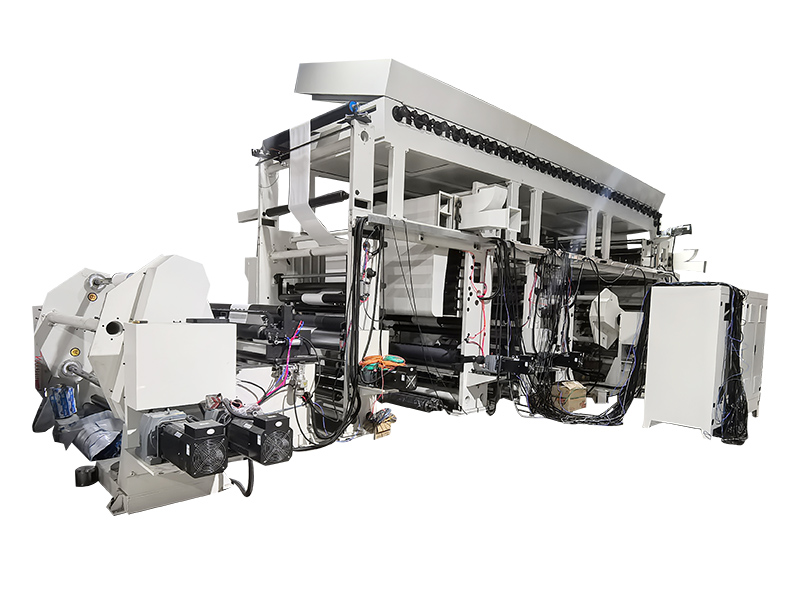

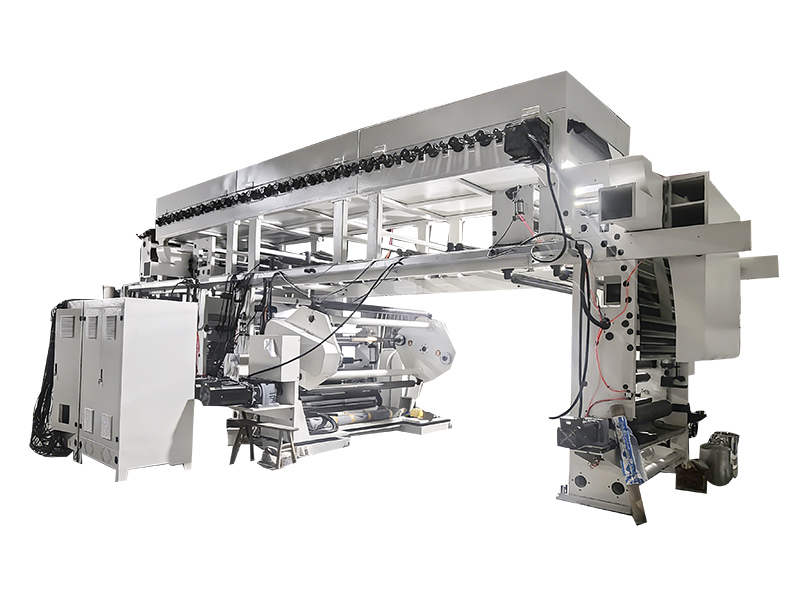

TB-1700型多功能双面涂布机技术附件

1、简介：本机主要适用于卷筒类基材的涂布复合生产，以生产PET,PVC等装饰材料产品为主

2、主要原材料：\\\\\\\\pvc\\\\\\\\opp\\\\\\\\pe\\\\\\\\pet等

3、胶水：溶剂型胶、水溶型胶    涂布方式：封闭式网纹涂

规格与性能

1、有效涂布宽度：1600

2、辊面宽度：1700

3、机械速度：120/min(5~ 80 m/min生产速度，视不同工艺而定)

4、放卷直径：≤φ1100mm

5、收卷直径：≤φ800mm

6、加热方式：外置式电加热,离心风机热风循环

7、温度控制：50~220℃±3℃

8、卷取边缘整齐：±2.0mm

9、 装机总功率：  约320kw(其中电加热功率约24kwx5=250kw，实际使用功率约50%)

11、设备外型尺寸：     (长x宽x高)13500x5000x4600mm

 主要配备

1、放卷机组1台（双工位翻转）

2、涂布机组2台（封闭式刮刀循环）

3、烘干箱3组  （烘干箱3米，共3个温区）

4、牵引机组2台（摆臂控制）

5、收卷机组1台（双工位翻转）

6、机架及过渡部分1组

7、电控制系统1组

 放卷机组（共两组）

1、型式： 双工位不停机翻转配备自动裁切接料

2、有效放卷宽度： 1600mm

3、有效放卷直径：   φ1100mm

4、放卷轴：   3"(φ76mm)+6"(φ152mm)气胀轴2件（带刻度尺）

5、放卷张力控制：  异步伺服电机传动PLC触摸屏实现锥度张力控制

6、机架： 钢板及型钢焊件

7、纠偏：        整体机架设置epc超声波伺服纠偏系统(重庆恩睿斯)，纠偏范围±65mm

8、控制箱：配有小型控制箱，设有预警及紧急停车按钮，控制能进行单独启动、停止、速度调节等

涂布机组

1、涂布形式：       封闭式陶瓷网线刮刀涂布

2、有效涂布宽度： 1600mm

3、网线辊涂布（选配）    a： 网线辊： 直径φ200mm，辊面1700mm，陶瓷辊超精磨加工；网线数150+100目,精密电雕加工；设置自动匀胶功能（停机网辊自转，防止胶水干结）

 b：压辊：橡胶压辊φ180mm，气动电磁换向阀控制调节，压力可调

c：刮胶刀片： 原装进口刮墨刀片,气动控制压合力，主动串动功能；微型齿轮减速电机传动

d：胶槽：不锈钢材质，可手动升降调节，配备气动隔膜泵自动供胶装置

e：网线辊为分体辊轴套装式安装，两端轴承为日本进口件

f：橡胶压辊为辊轴组装式

4、控制箱：    配有小型控制箱，设有预警及紧急停车按钮，控制能进行单独启动、停止、速度     调节以及涂布所需气动按钮

1、型式： 立柱拱桥式，单侧开门，单侧操作平台 烘干机构

2、长度： 烘箱：9米，3米一个温区，共3个温区；

3、温度： 50~220℃±3℃，外置式电热交换器加热，离心风机热风循环，固态调压器（可控硅模块）自动比例控温，共3组。

4、保温： 填充玻璃纤维厚度60mm

5、导辊： 硬质铝合金导辊，表面茶色硬化处理，每温区8条；主动同步，交流变频控制；变频器为汇川品牌，5.5kw减速电机(安徽丹马异步伺服电机)；同步带传动

6、烘箱： 烘箱内热风箱采用不锈钢板

7、热风循环：  烘箱3台5.5kw离心风机热风循环，循环风管采用不锈钢板

8、排风：   1台5.5kw离心风机排风(建议安装在室外)

9、纠偏： 烘箱出口配有epc超声波伺服纠偏系统(重庆恩睿斯)，纠偏范围±65mm

10、报警装置：第二节烘箱配可燃性气体检测报警仪（适用于溶剂型胶水）；报警后程序自动控制，设备降速到1m/min，延时三分钟后如无法排除故障，则自动停机

1、型式：牵引机构

2、牵引辊：直径φ264mm，工作面1600mm，表面镀硬铬,镜面抛光处理；

3、压辊：硅胶压辊φ160mm，气动控制调节，压力可调

4、动力：主动同步，交流变频控制；变频器为汇川品牌；5.5kw减速电机（上海）

5、控制箱：配有小型控制箱，设有预警及紧急停车按钮，控制能进行单独启动、停止、速度调节以及冷却牵引所需气动按钮

1、形式：双工位不停机翻转（配备自动裁切） 收卷机构

2、有效收卷宽度：1600mm

3、有效收卷直径：φ800mm

4、收卷轴：3"(φ76mm)+6"(φ152mm)气胀轴2件

5、机架与底座：钢板、型钢焊件

6、动力：主动同步，交流变频控制；变频器为汇川品牌，11kw异步伺服变频专用电机（配编码器）；西门子plc程序控制，设置日本smc电气比例阀组成闭环张力控制系统

8、控制箱：配有小型控制箱，设有预警及紧急停车按钮，控制能进行单独启动、停止、速度调节

9、配备毛刷式静电消除器一套

1、型式：采用集中控制，控制台1组； 电器控制系统

plc及模块(西门子)--------具备远程控制能力

人机界面（收卷位置主屏台湾10”）

本产品的加工定制是是，类型是封闭式刮刀涂，品牌是昌力，型号是TB系列，功率是30~350Kw，涂布宽度是1600（mm），涂布速度是80（m/min），用途是装饰材料膜类转移涂布。
